Perfuratriz Rotativa TR60

sonda rotativa com garantia

sonda rotativa para serviços pesados

Descrição de produto

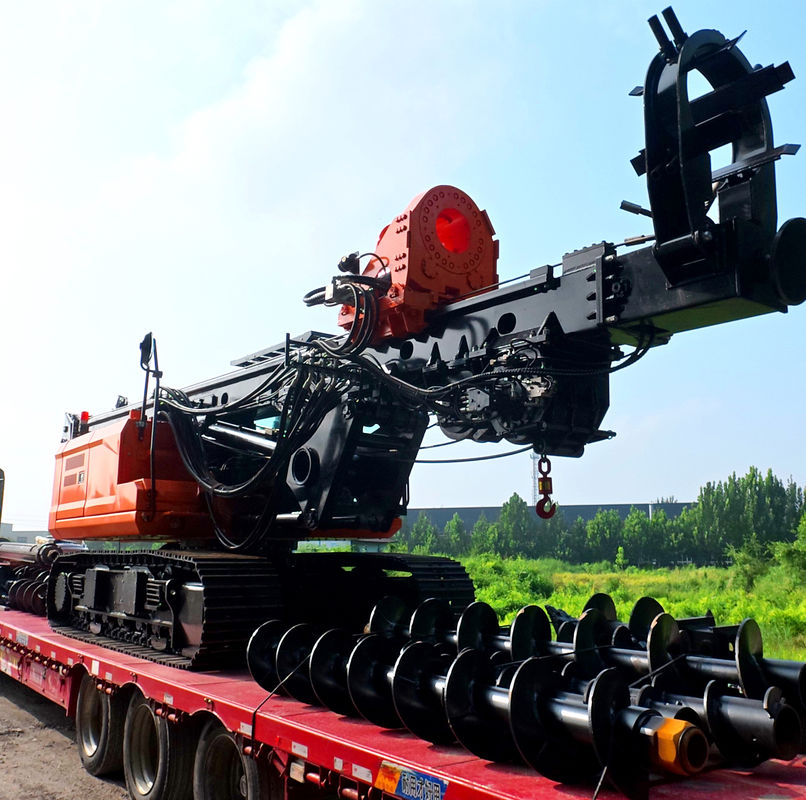

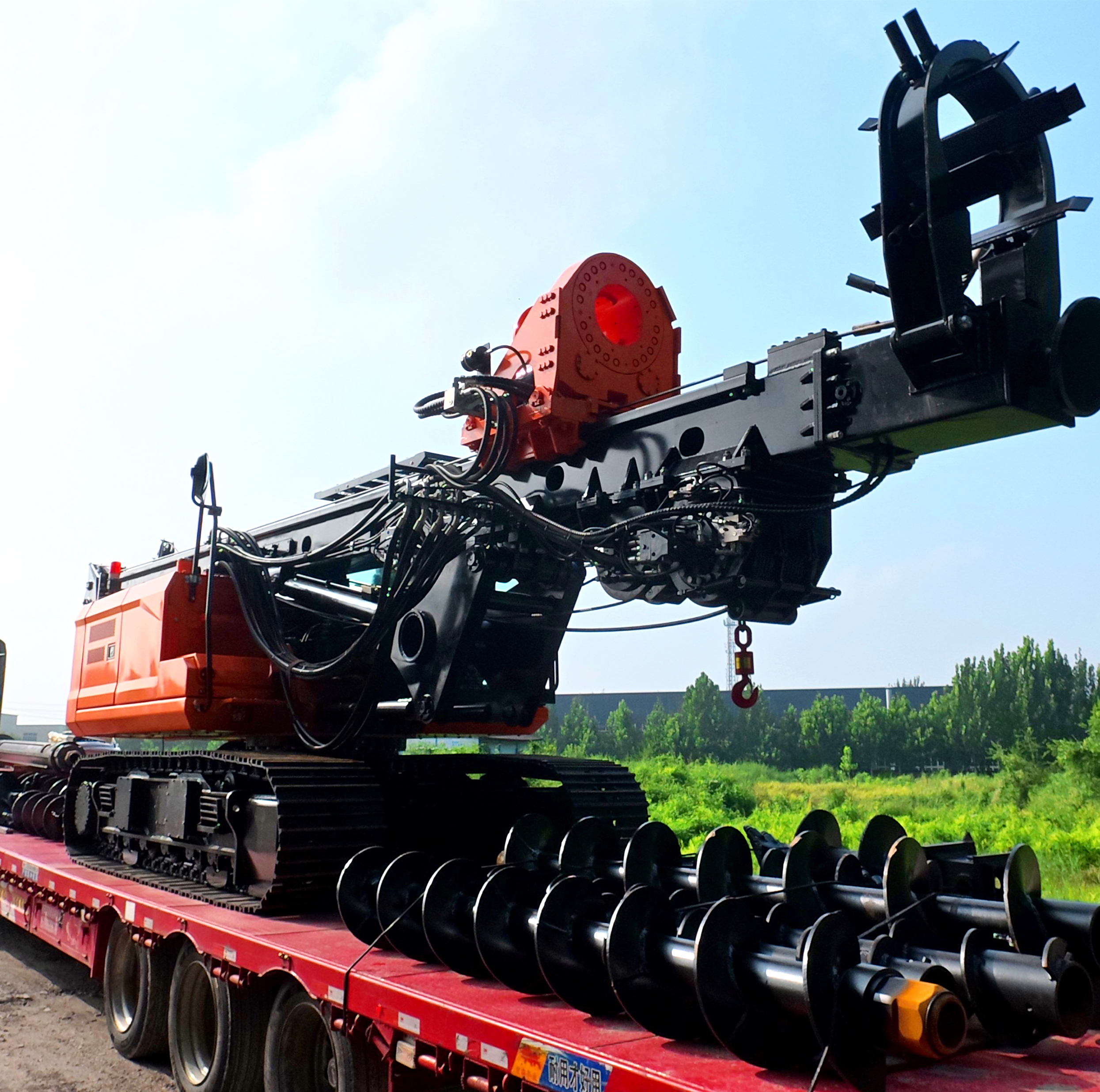

TR60 Ferramenta de perfuração rotativa

A perfuração rotativa TR60 é uma plataforma de auto-elevação recém-projetada que adota tecnologia avançada de carga hidráulica e integra tecnologia avançada de controle eletrônico.O desempenho geral desta plataforma de perfuração rotativa atingiu padrões mundiais avançados.

As melhorias correspondentes tanto na estrutura como no controlo tornam a estrutura mais simples e compacta, o desempenho mais fiável e a operação mais fácil de usar.

É adequado para as seguintes aplicações:

Perforação por atrito telescópico ou por barra de Kelly interligada - fornecimento padrão
Perfuração com aplicação de perfuração CFA - opcional

Características e vantagens do TR60

A velocidade máxima pode atingir 50 r/min, resolvendo completamente o problema da dificuldade de rejeição do solo para a construção de buracos de pilha de pequeno diâmetro.
O guincho principal e o vice estão todos localizados no mastro, facilitando a observação da direção da corda, melhorando a estabilidade do mastro e a segurança da construção.
O motor Cummins é escolhido para atender aos requisitos de emissões do Estado III com eficiência econômica, compatibilidade com o meio ambiente e características estáveis.
O sistema hidráulico adota o conceito avançado internacional, especialmente concebido para o sistema de perfuração rotativa.O sistema rotativo e a alça do piloto são todas marcas de importação.O sistema auxiliar adota o sistema sensível à carga para realizar a distribuição de fluxo sob demanda.
Não é necessário desmontar o tubo de perfuração antes do transporte.
Todas as partes-chave do sistema de controlo elétrico (como o ecrã, o controlador e o sensor de inclinação) adotam componentes importados de marcas famosas internacionais,e usar conectores de ar para fazer produtos especiais para projetos domésticos.

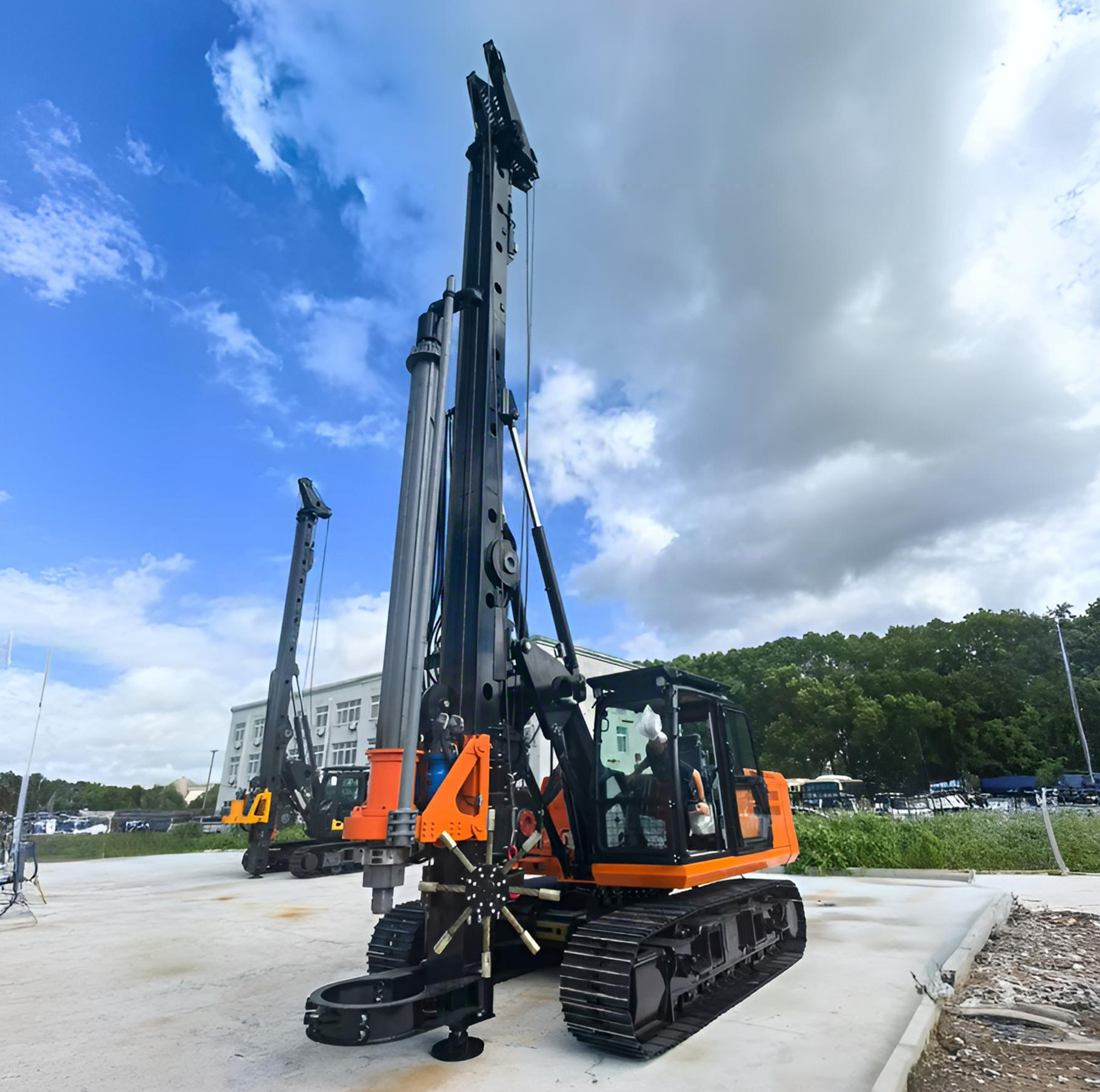

TR60 Ferramenta de perfuração rotativa

Especificações técnicas

Parâmetro principal	Unidades	Parâmetros
Chassis
Modelo do motor		Weichai WP4.1 ou Cummins
Potência nominal/velocidade de rotação	kW/rpm	74/2200
Largura da via (margem)	mm	2500
Largura do sapato da pista	mm	500
Furo de perfuração Kelly
Diâmetro de perfuração	mm	1000
Profundidade máxima de perfuração	m	21
Furo de perfuração CFA
Diâmetro de perfuração	mm	600
Profundidade máxima de perfuração	m	12
Acionamento rotativo
Torque de saída máximo	kN•m	60
Velocidade de rotação	RPM	0-55
Max. puxar para baixo o pistão	kN	80
Max. puxa para baixo do pistão	kN	80
Max. curso do pistão para baixo	mm	2000
Guincho principal
Max. força de tração	kN	85
Velocidade máxima de tração	m/min	50
Diâmetro da corda de fio	mm	φ20
Guincho auxiliar
Max. força de tração	kN	50
Velocidade máxima de tração	m/min	30
Diâmetro da corda de fio	mm	φ16
Raquete de mastro
Para a frente para trás	°	5
Lado para trás	°	± 4
Sistema hidráulico
Pressão de funcionamento máxima da bomba principal	MPa	30
Máquina principal
Peso de trabalho total	t	17.5
Tamanho do estado de transporte	mm	9020x2500x3220
Tamanho do estado de funcionamento	mm	5860x2500x10700
Recomendado Kelly Bar
Configuração da barra de fricção Kelly		MZ273-4-6
Configuração de barra de Kelly interligada		JS273-4-6

Os parâmetros vão mudar à medida que a tecnologia melhora, e tudo está sujeito ao produto final.
