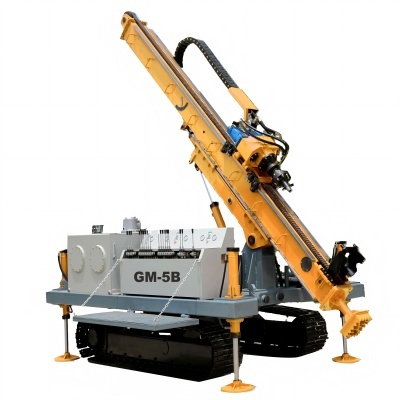

Estação de perfuração de engenharia hidráulica completa do tipo GM-5B Crawler

I. Aplicação

1. Suporte de valas profundas urbanas, suporte de parede de pregos de solo, suporte de taludes ferroviários e rodoviários.

2. Barras de ancoragem anti-flutuação, paredes contínuas subterrâneas finas e paredes anti-infiltração no tratamento de fundações.

3. Injeção de cobertura de tubos e injeção de parada de água em engenharia de túneis.

4. Construção de furos de explosão de rocha e solo para rodovias, minas, barragens hidrelétricas, etc.

5. Reforço de fundações, bloqueio de água e vedação. engenharia, tratamento de fundações moles e controle de desastres geológicos para vários edifícios industriais e civis, como ferrovias, rodovias, pontes, leitos rodoviários e fundações de barragens.

6. Construção de engenharia de perfuração de ancoragem, perfuração vertical no furo, perfuração de revestimento e perfuração composta de revestimento de haste de perfuração.

7. Pode ser usado para construção de tubo único e tubo duplo de engenharia geral de injeção rotativa.

II. Principais características

1. Adota transmissão de cabeça rotativa totalmente hidráulica, mudança de velocidade contínua, alta eficiência de perfuração e baixa intensidade de trabalho.

2. O sistema hidráulico da sonda é estável, confiável e tem uma longa vida útil.

3. A cabeça rotativa adota o modo de mudança de velocidade hidráulica e é equipada com engrenagens altas e baixas para atender aos requisitos de várias formações e diferentes processos de perfuração.

4. A sonda tem a função de autopropulsão por esteira, e o equipamento é fácil e rápido de mover.

5. A rotação da estrutura adota um rolamento giratório de grande diâmetro. Quando necessário, a posição do furo pode ser facilmente virada para o lado da esteira para trabalho manual.

6. A estrutura é compacta, operação centralizada, conveniente e segura.

7. A coluna pode ser telescópica para frente e para trás para atender às necessidades da construção de ancoragem.

8. A configuração padrão adota uma única braçadeira na boca do furo e é equipada com uma ferramenta de manilha especial. É mais conveniente desmontar a haste de perfuração. Uma braçadeira dupla também pode ser selecionada para reduzir a intensidade de trabalho e o tempo de operação de carregamento e descarregamento da haste de perfuração.

III. Escopo de construção da sonda:

1. É adequado para perfuração de alta velocidade e remoção de escória de lama em solo, areia e outras formações; brocas de três asas e brocas em forma de um para perfuração.

2. É adequado para perfuração de martelo pneumático no furo e remoção de escória de ar em rocha e camadas quebradas.

3. Adequado para perfuração de martelo hidráulico no furo inferior e remoção de escória de lama em camadas quebradas, camadas de areia e cascalho e outros estratos com alto teor de água.

4. Perfuração de haste de perfuração e perfuração composta de revestimento.

5. Injeção rotativa de tubo único, tubo duplo, tubo triplo, injeção oscilante, injeção fixa e outros processos de injeção rotativa podem ser realizados (opcional para o cliente).

6. Pode ser usado como um conjunto completo de equipamentos com bomba de injeção de alta pressão da Xitan Equipment Company, misturador de lama, injeção rotativa, ferramentas de perfuração de injeção oscilante, guia, bico, broca de três asas, broca reta, broca composta.

7. Pode ser conectado perfeitamente com ferramentas de perfuração nacionais e estrangeiras através de redutores.

IV. Principais parâmetros técnicos
