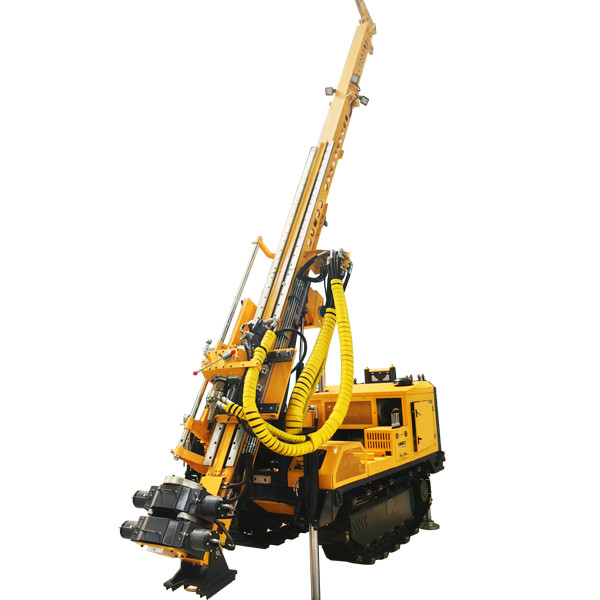

Visão geral:
O SM75 é uma plataforma de perfuração geotécnica de propulsão hidráulica multifuncional, construída sobre um chassi de trilho, que oferece funções de perfuração rotativa e de percussão / RC, adequada para engenharia de solo,perfuração geotécnica, desenvolvimento geotérmico, exploração mineral, etc.
O mastro de perfuração rotativo especialmente concebido é compacto e dobrável/telescópico.
As pistas pesadas de alto desempenho são controladas remotamente para caminhada, bem como para elevação e descida.
Principais características:
- Equipado com acionamento superior rotativo hidráulico, é capaz de perfurar o núcleo ou o solo, perfurar tubos únicos ou perfurar linhas de fio, conforme necessário.
- Por meio de tecnologia de ponta, a plataforma é capaz de realizar testes de penetração padrão (SPT) automatizados, com uma profundidade de amostragem de até 50 metros e uma profundidade de camada SPT de mais de 20 metros.A frequência de martelo pode atingir 50 vezes/m, e o contador automático faz a gravação instantânea do teste.
- O sistema de mastro telescópico é capaz de perfurar hastes de 1,5-3 metros de comprimento.
- O chassi do crawler pode ser controlado remotamente para caminhar, levantar e nivelar, com alta manobrabilidade.
- O sistema de amostragem do solo pode manter o estado original da amostra do solo durante a realização de ensaios de rastreamento por SPT e gravidade.
Opções:
- Bomba de lama
- Sistema de mistura de lama
- Dispositivo de amostragem
- Chave de barras hidráulicas automática
- Dispositivo de ensaio automático de penetração padrão (SPT)
- Sistema de perfuração de circulação inversa (RC)
Dados técnicos
Capa)cit- Sim. (Core Dr(ver secção 4.1)
BQ 400 m
NQ 300 m
Quartel-general 80 m
A profundidade real de perfuração depende da formação da terra e dos métodos de perfuração.
Genera)Eu...
Peso... 5580 kg
Dimensões... 2800x1600x1550mm
Retirar... 130 KN
Rodas de perfuração........................................... OD 54 mm - 250 mm
Velocidade da cabeça giratória 0-1200 rpm
Torque máximo........................ 4000 Nm
Po.w- Não. - Não.n- Não.
Potência do motor... 75 kW,
Tipo..........................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................

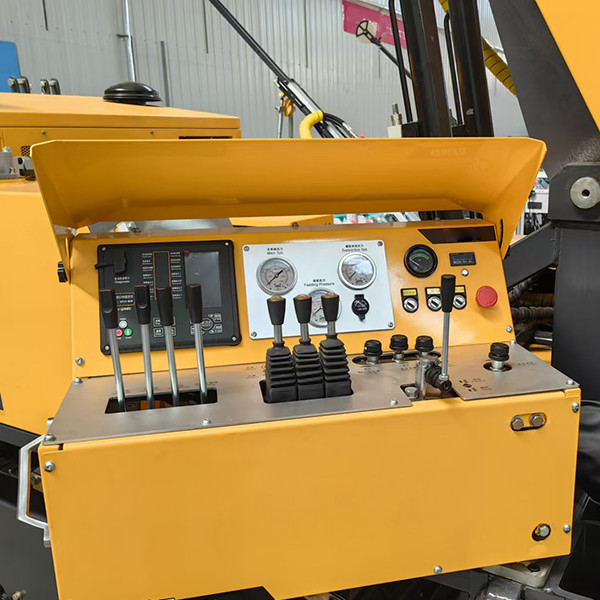

Controle unidade
Fluxo da válvula principal................................................................................................................................................
Pressão do sistema... 21 Mpa
F- Não.- Não. - Não.nk - Não.nIt
Volume.......................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................
Método de arrefecimento................................ Ar/água
Máquinas hidráulicas Vínculo
comprimento da linha..................................................................................................................
Motor hidráulico de 160 cc
Clamps
Tipo................................. Hidráulico aberto, hidráulico fechado
Força de fixação 13 000 KG
Chave hidráulica (facultativa)
Barro bomba unidade (o(em inglês)
Acionamento hidráulico
Fluxo e pressão... 100 Lpm, 80 bar
Peso 2x60 kg
TEstacas (optIona)Eu...)
Acionamento hidráulico
Máxima graduabilidade 30°
Método de controlo........................
Dimensões: 1600x1200x400 mm
