| Marca: | SINOVO |
|---|---|
| Número do modelo: | XY-200 |
| Destacar: | Instalação de perfuração de núcleo XY-200,Máquina de perfuração de núcleo Superior Performance,Descubra o equipamento de perfuração de núcleo Versatility |
||
|---|---|---|---|

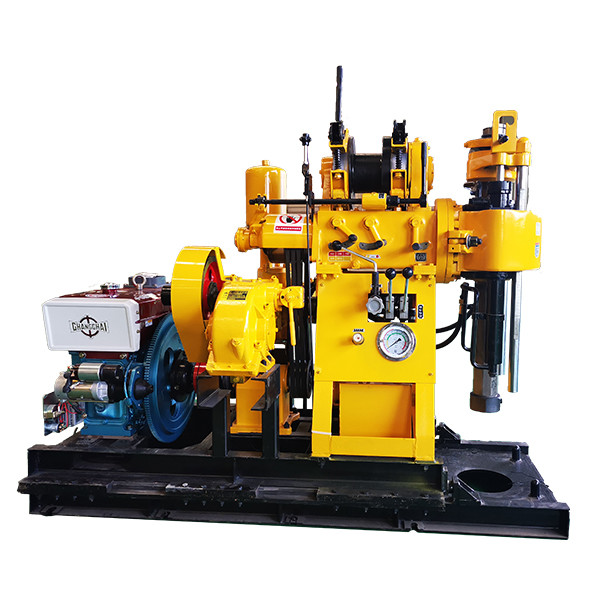

A série XY-200 é um equipamento de corte de carvão de tipo leve, com grande binário e alimentação por pressão de óleo, desenvolvido com base no XY-1B e que tem igualmente a função de rotação inversa da engrenagem.O utilizador pode escolher a máquina considerando se a sonda está equipada com a bomba de lama ou se está montada em deslizamento..
1.Área de aplicação
(1) Ferrovias, Água e Electricidade, Transportes, Ponte, Fundação de barragens e outros edifícios de engenharia geológica
(2) Exploração geológica de núcleos, exploração física.
(3) Perfuração de pequenos buracos de colagem e buracos de explosão.
(4) Pequenas perfurações de poços.
2. Principais características
(1) Alimentação a pressão de óleo, melhoria da eficiência de perfuração, redução da intensidade de trabalho.
(2) A máquina tem uma estrutura de fixação de esferas e uma barra de Kelly hexagonal, pode realizar a reverificação sem parar.
(3) Equipado com um manômetro no fundo do buraco, é conveniente conhecer a situação no buraco.
(4) As alças se acumulam, a máquina é fácil de operar.
(5) A estrutura da plataforma de perfuração é compacta, de pequeno volume, leve, fácil de desmontar e mover, é adequada para trabalhar em zonas de planície e de montanha
(6) O fuso é uma estrutura de oito lados, com diâmetro de fuso de expansão, que pode penetrar na barra de Kelly com diâmetro grande e adequado para transmitir com grande binário.
(7)O motor a diesel utiliza arranque eléctrico.
| 3Parâmetros fundamentais | ||
| Unidade | XY-200 | |
| Profundidade de perfuração | m | 200 |
| Diâmetro da perfuração | mm | 75 |
| Rodas de perfuração activas | mm | 53X59X4200 |
| Diâmetro da haste de perfuração | mm | 50 |
| Ângulo de perfuração | 0 | 90 a 75 |
| Dimensão global ((L*W*H) | mm | 1750x850x1300 |
| Peso do equipamento (excluindo potência) | Quilos | 550 |
| Tração móvel | mm | 350 |
| Distância do buraco | mm | 300 |
| Velocidade de rotação da posição vertical (4) | r/min | 66,180,350,820 |
| Tração do fuso | mm | 450 |
| Velocidade máxima de movimento do fuso para cima eixo sem carga |
m/s | 0.05 |
| Velocidade máxima de movimento para baixo do fuso eixo sem carga |
m/s | 0.067 |
| Força máxima de alimentação do fuso | CN | 15 |
| Capacidade máxima de elevação do eixo | CN | 25 |
| Torque de saída máximo do eixo do fuso | KN.m | 1.8 |
| Diâmetro do travão | mm | 278 |
| Largura da barreira | mm | 50 |
| Guincho. | ||
| Capacidade máxima de elevação (cordas individuais) | CN | 25 |
| Perímetro do rolo Velocidade linear (segunda camada) | m/s | 0.17,0.35,0.75,1.5 |
| Velocidade de rotação do tambor | r/min | 20,40,90,180 |
| Diâmetro de rotação do tambor | mm | 140 |
| Diâmetro da corda | mm | 9.3 |
| Comprimento da corda de arame | m | 40 |
| Bomba de óleo | ||
| Modelo | YBC-12/125 | |
| Pressão nominal | MPa | 12.5 |
| Fluxo | ml/r | 8 |
| Velocidade | r/min | 800-2500 |
| Tipo | De cilindrada única horizontal de dupla ação | |
| Deslocamento máximo (motor elétrico) | L/min | 95(77) |
| Pressão máxima de funcionamento | MPa | 1.2 |
| Pressão de trabalho nominal | MPa | 0.7 |
| Diâmetro do revestimento | mm | 80 |
| Movimento do pistão | mm | 100 |
| Motor de potência | ||
| Modelo de motor diesel | ZS1115 | |
| Potência nominal | KW | 16.2 |
| Velocidade | r/min | 2200 |
| Modelo de motor | Y160-4 | |
| Potência nominal | KW | 11 |
| Velocidade | r/min | 1460 |
