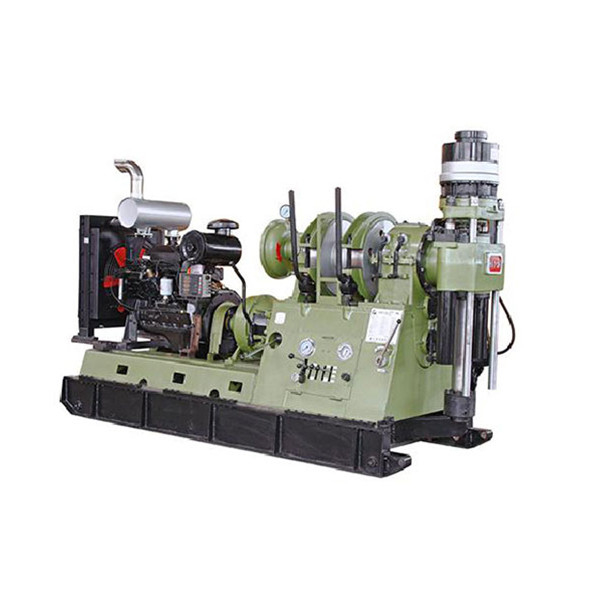

A plataforma de perfuração do núcleo XY-5A pode ser usada para perfuração de buracos oblíquos e retos.e uma ampla gama de velocidadesA plataforma de perfuração está equipada com um freio de água, que tem uma grande capacidade de elevação e é fácil de operar quando se levanta o freio numa posição baixa.
Características técnicas
(1) A plataforma de perfuração possui um grande número de níveis de velocidade (8 níveis) e uma faixa de velocidade razoável, com um binário elevado a baixas velocidades.com uma ampla gama de aplicações, adequado para a perfuração de núcleos de diamantes de pequeno diâmetro, bem como para satisfazer os requisitos da perfuração de núcleos de liga dura de grande diâmetro e de algumas perfurações de engenharia.
(2) A plataforma de perfuração é leve e de boa desmontabilidade, pode ser decomposta em onze componentes, tornando-a fácil de deslocar e adequada para operações em zonas montanhosas.
(3) A estrutura é simples, o layout é razoável e é fácil de manter, manter e reparar.
(4) A plataforma de perfuração dispõe de duas velocidades de marcha atrás para facilitar o tratamento dos acidentes.
(5) O centro de gravidade da plataforma de perfuração é baixo, está firmemente fixado e o veículo em movimento é estável.
(6) Os instrumentos são completos e convenientes para observar vários parâmetros de perfuração.
(7) O comando é centralizado, fácil de operar, simples e flexível.
(8) A bomba de lama é accionada de forma independente, com configuração de potência flexível e configuração aeroportuária.
(9) De acordo com as necessidades do utilizador, podem ser configurados deslizes circulares para agarrar directamente a vara de perfuração da corda para perfuração, eliminando a necessidade de varas de perfuração activas.
(10) O sistema hidráulico é equipado com uma bomba de óleo a mão.Levante o
A utilização de ferramentas de perfuração no buraco, e evitar acidentes de perfuração.
(11) O guincho está equipado com um freio de água para assegurar uma perfuração suave e segura durante a perfuração de buracos profundos.
| 1Parâmetros básicos |
| Profundidade da perfuração |
1800m ((Φ42mm tubo de perfuração) |
| 800m ((Φ73mm tubo de perfuração) |
| 1800m ((BQ tubo de perfuração) |
| 1500 m ((NQ tubo de perfuração) |
| Ângulo de rotação do eixo vertical |
0° 360° |
| Dimensões externas ( comprimento × largura × altura) |
3500×1300×2175mm ((Assentamento do motor elétrico) |
| 3700×1300×2175 mm ((Motores a diesel) |
| Peso do equipamento de perfuração (excluindo potência) |
3420 kg |
| 2.Rotador (quando equipado com uma máquina de potência de 55 kW, 1480 r/min) |
| Velocidade do eixo vertical |
Avançar para baixa velocidade |
98;166;253;340r/min |
| Avançar para alta velocidade |
359; 574; 876; 1244 r/min |
| Reverso a baixa velocidade |
69r/min |
| Velocidade de marcha atrás |
238 r/min |
| Viagem no eixo vertical |
600 mm |
| Força máxima de elevação do eixo vertical |
138.5kN |
| capacidade de alimentação |
93 kN |
| Torque máximo de rotação do eixo vertical |
5361 N·m |
| Diâmetro do buraco do eixo vertical |
92 mm |
| 3.Lança (quando equipada com uma máquina de 55 kW, 1480 r/min) |
| Capacidade máxima de elevação da corda única (primeira camada) |
60 kN |
| Diâmetro da corda |
18.5 mm |
| Capacidade do tambor Capacidade da corda |
120m |
| 4Dispositivo de deslocação do veículo |
| Movimento do curso do cilindro de óleo |
600 mm |
| 5Sistema hidráulico |
| Pressão de funcionamento do sistema |
8MPa |
| Deslocamento da bomba de óleo de engrenagem |
20+16 ml/r |
| 6- Potência da plataforma de perfuração |
| Modelo |
Motor Y2-250M-4 |
YC6B135Z-D20 Motor a diesel |
| potência |
55 kW |
84 kW |
| velocidade |
1480 r/min |
1500 r/min |
